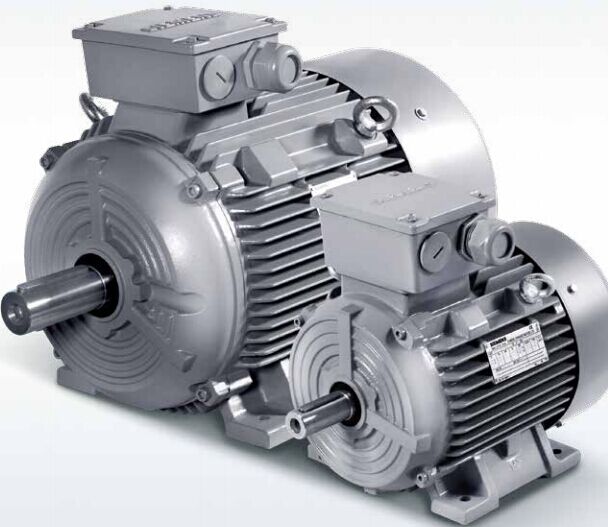

SIMOTICS GP 1LE0001 系列電動機是鑄鐵機殼通用型全封閉自扇冷卻式三相異步電動機，其防護等級為 IP55，現已逐步停止生產（可加F70獨立風扇訂貨，不能單獨訂貨）

1LE0001 系列電動機適用于連續工作制（S1）、恒轉速或一定速度范圍內的變頻調速應用。

西門子 1LE0001 系列電動機技術特性

■  機座材料：灰鑄鐵；

■  標準顏色：石頭灰（RAL 7030）；

■  額定功率：0.55kW~315kW (50Hz)

■  0.75kW 及以上的 2、4、6 極電動機達到 GB18613-2012 標準能效等級 3 級，且 能滿足 IEC 60034-30 標準中的 IE2 效率等級（50Hz）；

■  優化的緊湊型結構；

■  標準安裝結構類型（符合 IEC 60034-7 標準規定）：IM B3、IMB5、IM B35 等；

■  所有的電動機設計防護等級為 IP55（IEC 60034-5）；

■  FS1) 280 ~ 355 標配再潤滑裝置，F(xiàn)S1)100 ~ 250 的作為選項；

■  對于 FS100 ~ 355 范圍電動機，可選擇增強懸臂力設計；

■  電動機可選 PTC 或 PT100 熱敏電阻或 KTY84-130 進行繞組保護；

備注：1) FS，機座的英文（Frame Size）縮寫。

■  接線盒標準位置處于機座頂端，進線孔處于 右側（從驅動端看），選項中接線盒位置和進線方向可變化；

■  絕緣系統按 155（F）溫度等級設計，在額定輸出和直接供電時按 130（B）溫度等級使用

■  電動機標準冷卻方式為自扇冷卻（IEC 60034-6 規定的 IC 411），可提供獨立驅動風扇強制冷卻；

■ FS 80 ~ 90 電動機沒有吊環；FS 100 ~ 315 電動機都有 2 個吊環，F(xiàn)S 355 電動機有 1 個吊環用于運輸。
